أجهزة قياس التدفق Empty أجهزة قياس التدفق

مُساهمة من طرف Petroman الأحد أبريل 26, 2009 1:16 pm

أجهزة قياس التدفق

العدادات
هي الاجهزة والمعدات التي يتم بها قياس كميات الموائع سوى كانت في حالتها السائلة او الغازية . ويعبر عن كمية المائع بوحدات الحجم أو الكتله ، والوحدة الرئيسية للحجم هي المتر المكعب والوحدة الرئيسئة للكتلة هي الكيلو جرام ، ويمكن قياس التدفق او السريان للمائع بأستخدام أجهزة قياس كمية التدفق ( Flow Quantity Meters ) والتي تعتمد على إحدى الطريقتين الحجمية ( Volumetric meters ) أو ( Gravimetric Meters ) وفي العادة تستخدم طريقة القياس الحجمية لقياس كمية الموائع وتعتبر اجهزة القياس الحجمية ابسط تركيبا وارخص تكاليف من اجهزة القياس الكتلية.
ويمثل معدل التدفق أو السريان ( Flow Rate ) بمقدار الحجم لكل وحدة زمن.
أجهزة قياس التدفق Aba84597df0684bc9ca94a69e199f686_s
أو بمقدار الكتله لكل وحدة زمن.
أجهزة قياس التدفق 552df59abc0a970bce322fe4d2f64b82_s
ويمكن حساب معدل التدفق بمعرفة السرعة ومساحة المقطع.
أجهزة قياس التدفق 6958bd5ef528a83d72bc177f8763d5e4_s

وأهم الخواص الطبيعية للمائع والتي تؤخذ في الاعتبار عند قياس التدفق أو السريان هي:

1. الضغط Pressure
2. الحرارة Temperature
3. الكثافة Density
4. اللزوجة Viscosity
5. السرعة Velocity
انواع عدادات قياس معدل التدفق Flow Rate Measurement Meters Tyoes


1) عدادات فرق الضغط Differential Pressure meters

يعتمد قياس معدل التدفق في هذة العدادات على اساس التغير في طاقة وضع المادة ( الضغط الاستاتيكي ) المار من خلال مقطع موضعي في الانبوب. ومن هذة العدادات:ـ

1.1 الاورفيس Orfice Meter
أجهزة قياس التدفق F99b0ed46823e7af11c0d0ea741d003d_lm

1.2 فينتوري Venturi Meter
أجهزة قياس التدفق 2a34547d972168f63e9a5c16199ec6bd_s

1.3 الروتا متر RotaMeter
أجهزة قياس التدفق 008fc63d08b6f84da4a8cfe18675a45f_s

1.4 أنبوب بيتوت Pitot Tube
أجهزة قياس التدفق A627ac1bca1c6f9a4ee5ef8abba24130_s
2) عدادات الازاحة ايجابية Positve Displacement Meters
يعتمد قياس في هذة الاجهزة على الكمية المزاحة لكل دورة و من هذة العدادات.ـ
2.1 العدادات العنصر المفصص Lobed impeller Meter
أجهزة قياس التدفق Ec2e7849e28fb5317b89a4353988f99e_s
2.2 العدادات المروحية Rotary-vane Meter
أجهزة قياس التدفق Ba6715d24be68784e0adcaf7e9031231_s
2.3 عدادات التروس Oval Gear Meter
أجهزة قياس التدفق Bf5a5725d44cfc9c1ca03df868fcf3eb_s

2.4 عدادات المكبس الدوار Rotary Piston Meter


3) عدادات السرعة Velocity Meters

تعتمد هذة العدادات على قياس سرعة جريان السائل ومن هذة العدادات:ـ
3.1 العدادات التوربينية Turine Meters
أجهزة قياس التدفق >

أجهزة قياس التدفق Fc-0807-fb%20figure%2013

3.2 عدادات الموجات فوق الصوتية Ultrasonic Meters
أجهزة قياس التدفق >

أجهزة قياس التدفق Ultrasonic_flowmeter

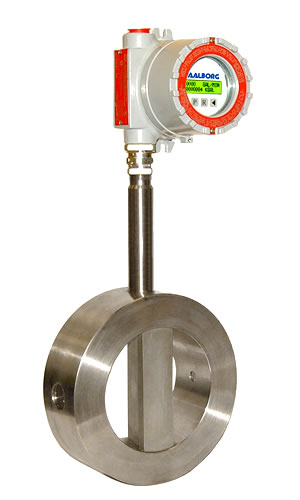

3.3 عدادات فورتكس Vortex Meter
أجهزة قياس التدفق >

أجهزة قياس التدفق 499098


3.4 عدادات الكهرومغناطسية Electromagnetic Meters
أجهزة قياس التدفق Product1

أجهزة قياس التدفق Acr7072

4) عدادات الكتلة
4.1 عدادات كريوليس Coriolis Meters
أجهزة قياس التدفق 2-wire-largea

أجهزة قياس التدفق Coriolis-mass-flow-meter-107561

أجهزة قياس التدفق 8dbc531810987ca5d80000ffcad48c96_lm
4.2 عدادات الحرارية Thermal Meters
أجهزة قياس التدفق Epi_flow

أجهزة قياس التدفق Flowmeterpic01

أجهزة قياس التدفق Thermal
5) عدادات القنوات المفتوحة
5.1 عدادات السد Weir Meters
5.2 عدادات القناة المفتوحة Flume Meters

وإن شاء الله سيتم شرح كل انواع العدادات شرح وافي واتمنى من الجميع التفاعل والمشاركة بالمناقشة والاسئلة حول موضوع العدادات ومايخصها .حتى تتم الاستفادة
وبالتوفيق للجميع
والسلام عليكم ورحمة الله وبركاته
